E3Z系列内置小型放大器型光电传感器

E3Z系列内置小型放大器型光电传感器

E3Z系列
光电传感器的标准、每年100万台的 令人放心的业绩
 • 长距离/对射型30m、回归反射型4m、扩散反射型1m
 • 光轴调整简单/光轴与机械轴的偏差控制在±2.5°以内
 • 高稳定性/独特的干扰光规避算法
放大器内置型的检测距离达到行业顶级水平 对射型 （红色光源型、检测距离10m）产品备有防止相互干 扰的滤波器。（另售）
各种反射型产品 （2台）配备防止相互干扰功能。
还备有检测距离30m （响应时间2ms）的长距离对射型。
产品咨询热线：021-34628278、54308262
内置小型放大器型光电传感器

光电传感器的标准、每年100万台的 令人放心的业绩

 • 长距离/对射型30m、回归反射型4m、扩散反射型1m

 • 光轴调整简单/光轴与机械轴的偏差控制在±2.5°以内

 • 高稳定性/独特的干扰光规避算法
放大器内置型的检测距离达到行业顶级水平 对射型 （红色光源型、检测距离10m）产品备有防止相互干 扰的滤波器。（另售） 各种反射型产品 （2台）配备防止相互干扰功能。
还备有检测距离30m （响应时间2ms）的长距离对射型。
保证低温工作性能，冷冻仓库中也能使用 使用环境温度范围扩大至−40～+55°C （主要机型为接插件型）。 还备有低温环境下也能保持高耐久性的传感器I/O接插件 （PUR电缆制）。
提高了光轴和机械轴的一致性 光轴和机械轴的偏差控制在±2.5°以内，只需配合机械轴进行安装，即可与光轴实现高精度对准。 （对射型、回归反射型）
即使接线出错，也能保护传感器
配备输出反接保护功能。 （输出线路增加反接保护用二极管）
完全符合欧洲RoHS指令 未使用铅、水银、镉、六价铬、多溴联苯、多溴联苯醚。包装袋使用可焚烧处 理的聚乙烯材料。

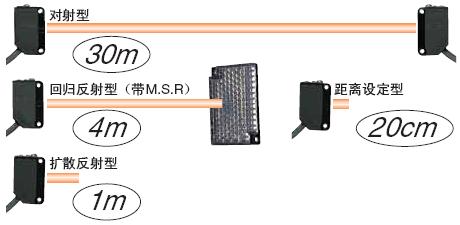

放大器内置型的检测距离达到行业高水平
对射型（红色光源型、检测距离10m）产品备有防止相互干扰的滤波器。（另售）
各种反射型产品（2台）配备防止相互干扰功能。
还备有检测距离30m （响应时间2ms）的长距离对射型。
保证低温工作性能，冷冻仓库中也能使用
使用环境温度范围扩大至−40～+55°C （主要机型为接插件型）。
还备有低温环境下也能保持高耐久性的传感器I/O接插件（PUR电缆制）。

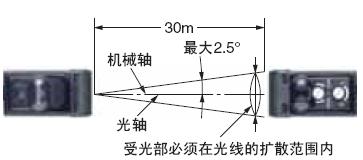

提高了光轴和机械轴的一致性
光轴和机械轴的偏差控制在±2.5°以内，只需配合机械轴进行安装，即可与光轴实现高精度对准。（对射型、回归反射型）

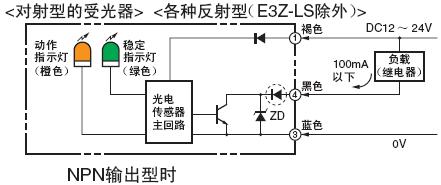

即使接线出错，也能保护传感器

配备输出反接保护功能。
（输出线路增加反接保护用二极管）
完全符合欧洲RoHS指令
未使用铅、水银、镉、六价铬、多溴联苯、多溴联苯醚。包装袋使用可焚烧处理的聚乙烯材料。


标准型、本体

检测方式

形状

连接方式

检测距离

型号

NPN输出

PNP输出

对射型
(投光器+
受光器)

导线
引出型
(2m)

15m
(红外光)

E3Z-T61 2M *3 *4
投光器
E3Z-T61-L 2M
受光器
E3Z-T61-D 2M

E3Z-T81 2M *3 *4
投光器
E3Z-T81-L 2M
受光器
E3Z-T81-D 2M

接插件型
(M8)

E3Z-T66
投光器
E3Z-T66-L
受光器
E3Z-T66-D

E3Z-T86
投光器
E3Z-T86-L
受光器
E3Z-T86-D

导线
引出型
(2m)

10m
(红色光)

E3Z-T61A 2M *3
投光器
E3Z-T61A-L 2M
受光器
E3Z-T61A-D 2M

E3Z-T81A 2M *3
投光器
E3Z-T81A-L 2M
受光器
E3Z-T81A-D 2M

接插件型
(M8)

E3Z-T66A
投光器
E3Z-T66A-L
受光器
E3Z-T66A-D

E3Z-T86A
投光器
E3Z-T86A-L
受光器
E3Z-T86A-D

导线
引出型
(2m)

30m
(红外光)

E3Z-T62 2M *3
投光器
E3Z-T62-L 2M
受光器
E3Z-T62-D 2M

E3Z-T82 2M
投光器
E3Z-T82-L 2M
受光器
E3Z-T82-D 2M

接插件型
(M8)

E3Z-T67
投光器
E3Z-T67-L
受光器
E3Z-T67-D

E3Z-T87
投光器
E3Z-T87-L
受光器
E3Z-T87-D

回归
反射型
(带M.S.R.
功能)


＊1

导线
引出型
(2m)

4m
〔100mm〕
(红色光)
＊2

E3Z-R61 2M *3 *4

E3Z-R81 2M *3 *4

接插件型
(M8)

E3Z-R66

E3Z-R86

扩散
反射型

导线
引出型
(2m)

5～100mm
(广视野)
(红色光)

E3Z-D61 2M *3

E3Z-D81 2M *3 *4

接插件型
(M8)

E3Z-D66

E3Z-D86

导线
引出型
(2m)

1m
(红外光)

E3Z-D62 2M *3 *4

E3Z-D82 2M *3 *4

接插件型
(M8)

E3Z-D67

E3Z-D87

导线
引出型
(2m)

90±30mm
(细光束)
(红色光)

E3Z-L61 2M *3 *4

E3Z-L81 2M *3 *4

接插件型
(M8)

E3Z-L66

E3Z-L86

距离
设定型
E3Z-LS

导线
引出型
(2m)

20～40mm
(BGS min设定)
(赤色光)
20～200mm
(BGS max设定)
(赤色光)
40～受光量
受光量阀值
(FGS min设定)
(红色光)
200～受光量
受光量阀值
(FGS max设定)
(红色光)

E3Z-LS61 2M *3

E3Z-LS81 2M *3

接插件型
(M8)

E3Z-LS66

E3Z-LS86

导线
引出型
(2m)

2～20mm
(BGS min设定)
(红色光)
2～80mm
(BGS max设定)
(红色光)

E3Z-LS63 2M

E3Z-LS83 2M *4

接插件型
(M8)

E3Z-LS68

E3Z-LS88

凹槽型
对射型
E3Z-G

1光轴

导线
引出型
(2m)

25mm
(红外光)

E3Z-G61 2M *3 *4

E3Z-G81 2M *3 *4

2光轴

E3Z-G62 2M *3

E3Z-G82 2M *3

1光轴

接插件
中继型
(M8)

E3Z-G61-M3J

E3Z-G81-M3J

2光轴

E3Z-G62-M3J

E3Z-G82-M3J

仅限
透明玻
璃板型
反射型

导线
引出型
(2m)

30±20mm
(红色光)

E3Z-L63 2M

E3Z-L83 2M

接插件型
(M8)

E3Z-L68

E3Z-L88

透明瓶
体型
回归
反射型
(无M.S.R
功能)


*1

导线
引出型
(2m)

500mm
〔80mm〕
(红色光)
*2

E3Z-B61 2M

E3Z-B81 2M *3

接插件型
(M8)

E3Z-B66

E3Z-B86

导线
引出型
(2m)

2m
〔500mm〕
(红色光)
*2

E3Z-B62 2M *3

E3Z-B82 2M *3

接插件型
(M8)

E3Z-B67

E3Z-B87

*1. 不附带反射板。请根据不同用途另行购买反射板。
*2. 检测距离为使用E39-R1S时的距离。并且，请将传感器与反射板间的距离设定为大于〔　〕内的数值。
*3. 备有M12标准接插件中继型（0.3m），指定时请在型号的末尾加上“-M1J 0.3M”。
（例：E3Z-T61-M1TJ 0.3M）适合的传感器I/O连接器为XS2系列。
详情请参见➜本公司网站（https://www.fa.omron.com.cn/）的“XS2”。
*4. 备有M12 SmartClick 接插件中继型（0.3m），指定时请在型号的末尾加上“-M1J 0.3M”。
（例：E3Z-T61-M1TJ 0.3M）适合的传感器I/O连接器为XS5系列。
详情请参见➜本公司网站（https://www.fa.omron.com.cn/）的“XS5”。



防油型本体

检测方式

形状

连接方式

检测距离

型号

NPN输出

PNP输出

对射型
(投光器+
受光器)*3

导线
引出型
(2m)

15m
(红外光)

E3Z-T61K 2M *3
投光器
E3Z-T61K-L 2M
受光器
E3Z-T61K-D 2M

E3Z-T81K 2M *3
投光器
E3Z-T81K-L 2M
受光器
E3Z-T81K-D 2M

接插件
中继型
(M8)

E3Z-T61K-M3J 0.3M
投光器
E3Z-T61K-L-M3J 0.3M
受光器
E3Z-T61K-D-M3J 0.3M

E3Z-T81K-M3J 0.3M
投光器
E3Z-T81K-L-M3J 0.3M
受光器
E3Z-T81K-D-M3J 0.3M

回归
反射型
(带M.S.R.
功能)


*1

导线
引出型
(2m)

3m
〔150mm〕
(红色光)
*2

E3Z-R61K 2M *3

E3Z-R81K 2M

接插件
中继型
(M8)

E3Z-R61K-M3J 0.3M

E3Z-R81K-M3J 0.3M

扩散
反射型

导线
引出型
(2m)

5～100mm
(广视野)
(红色光)

E3Z-D61K 2M *3

E3Z-D81K 2M

接插件
中继型
(M8)

E3Z-D61K-M3J 0.3M

E3Z-D81K-M3J 0.3M

导线
引出型
(2m)

1m
(红外光)

E3Z-D62K 2M *3

E3Z-D82K 2M

接插件
中继型
(M8)

E3Z-D62K-M3J 0.3M

E3Z-D82K-M3J 0.3M

*1. 不附带反射板。请根据不同用途另行购买反射板。
*2. 检测距离为使用E39-R1S时的距离。并且，请将传感器与反射板间的距离设定为大于 〔　〕内的数值。
*3. 备有M12标准接插件中继型（0.3m），指定时请在型号的末尾加上“-M1J 0.3M”。
（例：E3Z-T61-M1TJ 0.3M）适合的传感器I/O连接器为XS2系列。
详情请参见➜本公司网站（https://www.fa.omron.com.cn/）的“XS2”。

附件（另售）
对射型
传感器中不附带狭缝，因此请根据需要进行订购。

狭缝宽度

检测距离

最小检测物体
(参考值)

型号

数量

E3Z-T□
(检测距离15M品)

E3Z-T□A
(检测距离10M品)

φ0.5mm

50mm

35mm

φ0.2mm

E39-S65A

投/受光器
各1个

φ1mm

200mm

150mm

φ0.4mm

E39-S65B

φ2mm

800mm

550mm

φ0.7mm

E39-S65C

0.5×10mm

1m

700mm

φ0.2mm

E39-S65D

1×10mm

2.2m

1.5m

φ0.5mm

E39-S65E

2×10mm

5m

3.5m

φ0.8mm

E39-S65F

反射板
（回归反射型用 必需）不在传感器附件之列，因此，请务必订购。

名称

检测距离*

型号

数量

备注

E3Z-R

E3Z-R□K

E3Z-B□1/
-B□6

E3Z-B□2/
-B□7

额定值

参考值

额定值

额定值

额定值

反射
板

3m
〔100mm〕

—

2m
〔100mm〕

—

—

E39-R1

1个

回归反
射型的
不附带
反射板。
E3Z-
R□ (K)
的M.S.R.
功能有
效。

4m
〔100mm〕

—

3m
〔150mm〕

500mm
〔80mm〕

2m
〔500mm〕

E39-R1S

1个

—

5m
〔100mm〕

—

—

—

E39-R2

1个

—

2.5m
〔100mm〕

—

—

—

E39-R9

1个

—

3.5m
〔100mm〕

—

—

—

E39-R10

1个

防雾
涂层
型

—

3m
〔100mm〕

—

500mm
〔80mm〕

2m
〔500mm〕

E39-R1K

1个

小型
反射
板

—

1.5m
〔50mm〕

—

—

—

E39-R3

1个

胶带
型反
射板

—

700mm
〔150mm〕

—

—

—

E39-RS1

1个

—

1.1m
〔150mm〕

—

—

—

E39-RS2

1个

—

1.4m
〔150mm〕

—

—

—

E39-RS3

1个


注1. 使用非额定值的反射板时，设定时，请确定稳定指示灯亮灯之后再使用。
2. 详情请参见“反射板一览表” ➜请参见本公司网站（https://www.fa.omron.com.cn/）的“E39-L/E39-S/E39-R”。
* 请将传感器与反射板间的距离设定为大于〔　〕内的数值。
防止相互干扰滤波器
（对射型E3Z-T□□A用）不在传感器附件之列，请根据需要订购。

检测距离

形状、尺寸

型号

数量

备注

3m

E39-E11

投/受光器各2套(共4个)

可用于对射型E3Z-T[][]A。
箭头表示偏光方向。
改变相邻2台投/受光器的
偏光方向可以防止相互干扰。

注： 因过滤器的偏光方向偏移90度可防止干扰，请以同样的角度设置投光器/受光器。
安装支架
不在传感器附件之列，请根据需要订购。

形状

型号(材质)

数量

备注

E39-L153 *1
(SUS304)

1个

安装支架

E39-L104 *1
(SUS304)

1个

E39-L43 *2
(SUS304)

1个

卧式安装支架

E39-L142 *2
(SUS304)

1个

卧式保护罩支架

E39-L44
(SUS304)

1个

背面安装用支架

E39-L98 *2
(SUS304)

1个

保护罩支架

E39-L150
(SUS304)

1个

〈传感器调节器〉在传送带等
的铝框、槽轨上也能简单安
装、调整。左、右调整时

E39-L151
(SUS304)

1个

E39-L144 *2
(SUS304)

1个

小型保护罩支架(E3Z专用)


注1. 使用对射型时，请订购2个用于投光器、受光器。
2. 详情请参见“安装支架一览表” ➜请参见本公司网站（https://www.fa.omron.com.cn/）的“E39-L/E39-S/E39-R”。
*1. 接插件型的如果安装面位于传感器正下方则无法使用。此时请使用接插件中继型。
*2. 不可用于接插件型。
传感器I/O接插件（单侧接插件）
（接插件型、接插件中继型 必需）传感器中不附带，请务必订购。

尺寸

导线规格

形状

导线种类

型号

M8

标准导线

直线型*2

2m

4线式

XS3F-M8PVC4S2M

5m

XS3F-M8PVC4S5M

L型 *2*3

2m

XS3F-M8PVC4A2M

5m

XS3F-M8PVC4A5M

PUR制
(聚氨酯)
导线*1

直线型*2

2m

XS3F-M421-402-L

5m

XS3F-M421-405-L

L型 *2*3

2m

XS3F-M422-402-L

5m

XS3F-M422-405-L

机器人
(耐振用)
导线

直线型*2

2m

XS3F-M421-402-R

5m

XS3F-M421-405-R

L型 *2*3

2m

XS3F-M422-402-R

5m

XS3F-M422-405-R


注1. 使用对射型时，请订购2支用于投光器、受光器。
2. 详情请参见➜本公司网站（https://www.fa.omron.com.cn/）的“XS3”。
*1. 可在−25～−40°C的低温环境中使用。请勿在油环境中使用。
*2. 接插件嵌合后无法转动。
*3. 导线拉出方向在传感器投/受光面的180度相反方向上固定。
